एम्बेडेड GUI को लागि दोहोरो SPI इन्टरफेस

दोहोरो SPI क्षमता र 16 बिट रङ गहिराइको साथ, प्रदर्शनले अन्तर्निहित हार्डवेयर वास्तुकला परिवर्तन नगरी फरक फरक डाटा दर मागहरूमा अनुकूलन गर्न सक्छ।

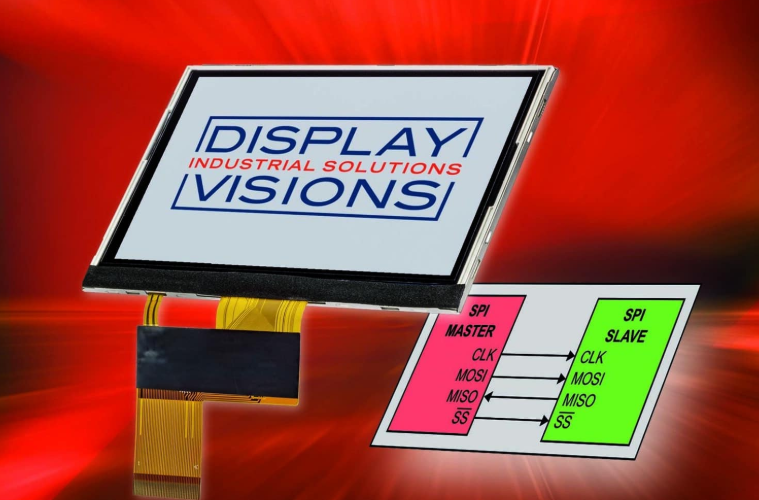

DISPLAY VISIONS ले EA TFT043 42SINN प्रस्तुत गरेको छ, माइक्रोकन्ट्रोलरमा आधारित इम्बेडेड प्रणालीहरूको लागि विकास गरिएको SPI इन्टरफेससहितको 4.3 इन्चको रङ डिस्प्ले।कम्प्याक्ट, लागत सचेत प्रदर्शन मोड्युलहरूको बढ्दो मागलाई सम्बोधन गर्दै जुन माइक्रोकन्ट्रोलरमा आधारित प्रणालीहरूमा सिधै एकीकृत गर्न सकिन्छ।धेरै एम्बेडेड एप्लिकेसनहरूमा, विकासकर्ताहरूले विशेष गरी ह्यान्डहेल्ड उपकरणहरू, नियन्त्रण प्यानलहरू, र औद्योगिक उपकरणहरूमा प्रदर्शन, तारहरूको सरलता, र स्पेस दक्षतालाई सन्तुलनमा राख्न खोज्छन् जहाँ बोर्ड स्पेस र पिन उपलब्धता सीमित छन्।


सीरियल पेरिफेरल इन्टरफेस, वा SPI, यसको उच्च डाटा दरहरू, पूर्ण डुप्लेक्स सञ्चार, कम विलम्बता, र कम तारिङ आवश्यकताहरूको कारणले प्रायः त्यस्ता डिजाइनहरूमा छनौट गरिन्छ।समानान्तर इन्टरफेसहरूको तुलनामा सिग्नल लाइनहरूको संख्या कम गरेर, SPI ले PCB लेआउटलाई सरल बनाउन र समग्र प्रणाली जटिलता कम गर्न सक्छ।EA TFT043 42SINN मा एकीकृत SPI बस 3 तार, 4 तार, वा दोहोरो SPI इन्टरफेसको रूपमा कन्फिगर गर्न सकिन्छ।डुअल एसपीआई मोडले दोब्बर ट्रान्सफर रेटलाई सक्षम बनाउँछ, डिजाइनरहरूलाई कोर डिस्प्ले मोड्युल परिवर्तन नगरी एप्लिकेसनको आवश्यकता अनुसार सञ्चार कार्यसम्पादन अनुकूलन गर्न अनुमति दिन्छ।

डिस्प्लेले 480 x 272 पिक्सेलको रिजोल्युसन प्रदान गर्दछ र 16 बिट कलर डेप्थको साथ 65,535 रङहरू समर्थन गर्दछ।यो विशिष्टताले विस्तृत ग्राफिकल प्रयोगकर्ता इन्टरफेसहरू, आइकनहरू, र इम्बेडेड प्रणालीहरूमा स्थिति जानकारीको प्रस्तुतीकरणलाई अनुमति दिन्छ।IPS टेक्नोलोजी फराकिलो हेर्ने कोणहरूमा स्थिर कन्ट्रास्ट र रंग प्रतिनिधित्व कायम राख्न समावेश गरिएको छ।थप रूपमा, 1,100 cd प्रति वर्ग मिटरमा मूल्याङ्कन गरिएको ब्याकलाइटले उज्यालो परिवेशको प्रकाश अवस्थाहरूमा पठनीयतालाई समर्थन गर्दछ, जुन बाहिरी वा कडा रूपमा प्रकाशित इनडोर वातावरणको लागि सान्दर्भिक हुन सक्छ।

विद्युतीय दृष्टिकोणबाट, डिस्प्लेले 3.3 V को तर्क आपूर्तिमा काम गर्छ, जबकि ब्याकलाइटलाई 60 mA मा लगभग 12 V चाहिन्छ।माइनस 20 डिग्री सेल्सियस देखि प्लस 70 डिग्री सेल्सियसको निर्दिष्ट अपरेटिङ तापमान दायराले औद्योगिक र अर्ध औद्योगिक अवस्थाहरूमा प्रयोगलाई समर्थन गर्दछ जहाँ प्रणाली डिजाइनको क्रममा तापमान भिन्नतालाई विचार गर्नुपर्छ।
