औद्योगिक प्रयोगको लागि कम्प्याक्ट फिल्म क्यापेसिटरहरू

कम्प्याक्ट X2 सुरक्षा क्यापेसिटरहरूले औद्योगिक ड्राइभहरू, EV चार्जिङ प्रणालीहरू, ऊर्जा मिटरहरू, र अन्य पावर प्रणालीहरूमा उच्च भोल्टेजहरू र आवाज नियन्त्रण गर्छन्।

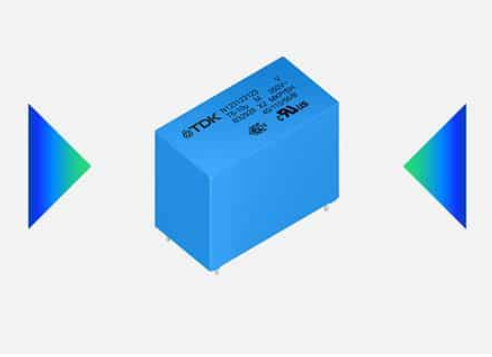

TDK निगमले B3292xU/V श्रृंखलाको साथ आफ्नो X2 सुरक्षा फिल्म क्यापेसिटर परिवारमा नयाँ मोडेलहरू थपेको छ।औद्योगिक र मोटर वाहन डिजाइनहरूमा बोर्ड स्पेस कम गर्दा उच्च भोल्टेजहरूलाई समर्थन गर्ने उद्देश्य हो।मुख्य अनुप्रयोगहरूमा क्यापेसिटिव पावर आपूर्ति र ऊर्जा मिटरहरू समावेश छन्, जहाँ स्थिर सञ्चालन र कम्प्याक्ट साइज महत्त्वपूर्ण छन्।तिनीहरू औद्योगिक ड्राइभहरूको लागि पनि उपयुक्त छन् जुन निरन्तर विद्युतीय तनावमा काम गर्दछ।

नयाँ संस्करणहरू 15 एमएम र 22.5 एमएमको कम्प्याक्ट लिड स्पेसिङहरूसँग आउँछन्।तिनीहरूले यी साना आकारहरूमा 47 nF देखि 1.8 µF सम्म क्यापेसिटन्स मानहरू कभर गर्छन्।क्यापेसिटरहरूलाई 350 V AC मा मूल्याङ्कन गरिएको छ र IEC 60384-14 अनुसार 2.5 kV सम्मको पीक भोल्टेज पल्सहरू ह्यान्डल गर्न सक्छ।तिनीहरू हस्तक्षेप दमनको लागि प्रयोग गरिन्छ जब मुख्य आपूर्तिसँग श्रृंखलामा जडान हुन्छ।

यो श्रृंखला अन-बोर्ड चार्जरहरू र EV चार्जिङ प्रणालीहरूमा प्रयोग गर्न सकिन्छ, जहाँ सुरक्षा मापदण्डहरूको विश्वसनीयता र अनुपालन आवश्यक हुन्छ।PV इन्भर्टरहरू अर्को प्रमुख क्षेत्र हुन्, विशेष गरी विभिन्न वातावरणीय अवस्थाहरूमा पर्दा प्रणालीहरूमा।

पूर्ण B3292xU/V दायरामा, लीड स्पेसिङहरू 15 mm देखि 52.5 mm सम्म फैलिएको छ।क्यापेसिटन्स मान 47 nF बाट 20 µF सम्म जान्छ।यसले डिजाइनरहरूलाई ठाउँ र विद्युतीय आवश्यकताहरूमा आधारित भागहरू छनौट गर्न लचिलोपन दिन्छ।

शृङ्खलाले THB परीक्षण +८५ °C, ८५% सापेक्षिक आर्द्रता, र १००० घन्टाको लागि मूल्याङ्कन गरिएको भोल्टेज ग्रेड III, परीक्षण अवस्था B पूरा गरेको छ। यसले AEC-Q200 आवश्यकताहरू पनि पूरा गर्दछ।अधिकतम परिचालन तापमान +110 डिग्री सेल्सियस हो, जसले उच्च-तापमान वातावरणमा प्रयोगलाई समर्थन गर्दछ।

यी क्यापेसिटरहरूले आत्म-उपचार गुणहरू प्रस्ताव गर्छन् र दुई सेकेन्डको लागि 1505 V DC मा परीक्षण गरिन्छ।यसले भोल्टेज तनाव अन्तर्गत स्थायित्व सुधार गर्न मद्दत गर्दछ।नयाँ डिजाइनहरूमा सिमुलेशन र एकीकरणलाई समर्थन गर्न डिजाइन उपकरणहरू र SPICE मोडेलहरू उपलब्ध छन्।
